Özet. YTEK Yeni Teknoloji, İstanbul'da bulunan 32 m bir motor yat için hidrolik beach club kapağı ve ana kamara balkonu tasarlamış; sistemlerin üretim, montaj ve RINA sertifikasyon süreçlerini yönetmiştir. Balkon, ilk tasarımında balkon bulunmayan gövdeye sonradan eklenmiştir. Her iki sistem 2022 yılında teslim edilmiş olup kullanımdadır.
Teknik özet
| Beach club kapağı | Ana kamara balkonu | |
|---|---|---|
| Ölçüler | 3 m genişlik × 2,7 m uzunluk | 2,2 m genişlik × 2,4 m uzunluk |
| Ağırlık | 750 kg | 450 kg |
| Tahrik | 2 × 120° döner aktüatör | 2 × 90° döner aktüatör |
| Kapalı konumda kilitleme | 8 hidrolik kilit + 2 manuel kilit | 7 hidrolik kilit + 2 manuel kilit |
| Çevrim süresi | 40 s, ayarlanabilir | 40 s, ayarlanabilir |
İhtiyaç

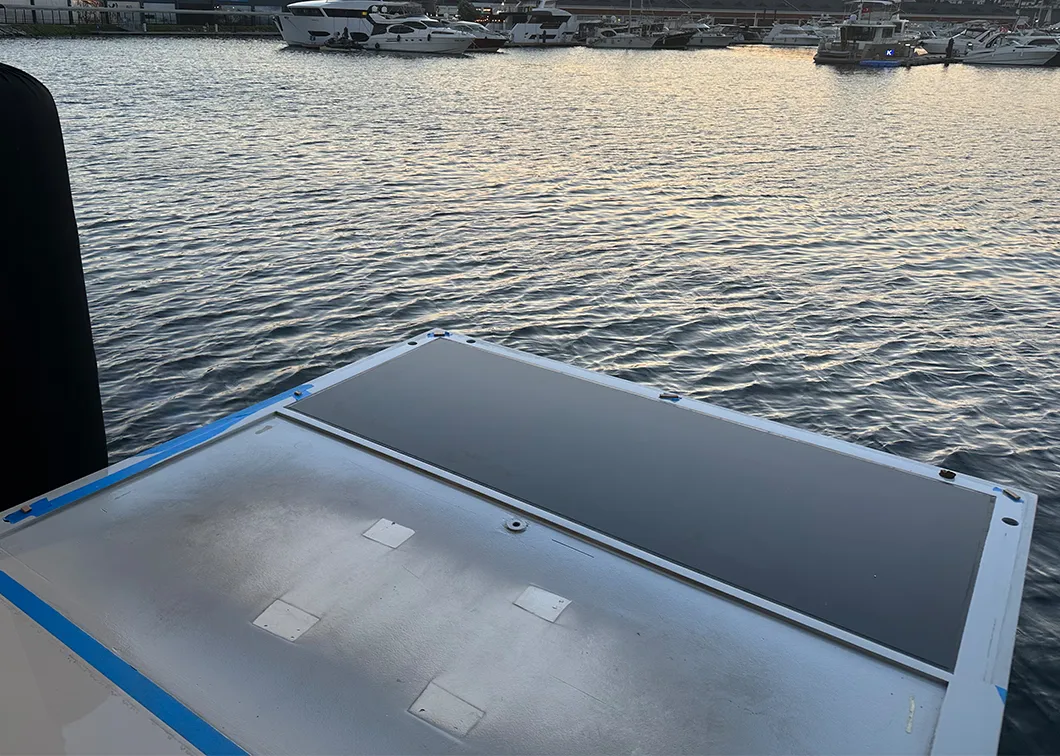

Armatör, kıçta bir beach club ve ana kamarada özel bir balkon talep etmiştir. Yatın ilk tasarımında ana kamarada balkon bulunmadığından, yat üreticisiyle iş birliği içinde gövdenin sancak tarafında bir açıklık oluşturulması gerekmiştir. Her iki kapının armatörün talebi doğrultusunda alüminyumdan üretilmesi, seyir için güvenli biçimde kapanması ve bir sistem arızasında yatın operasyonunu sürdürebilmesi gerekmiştir.
Mühendislik çözümü

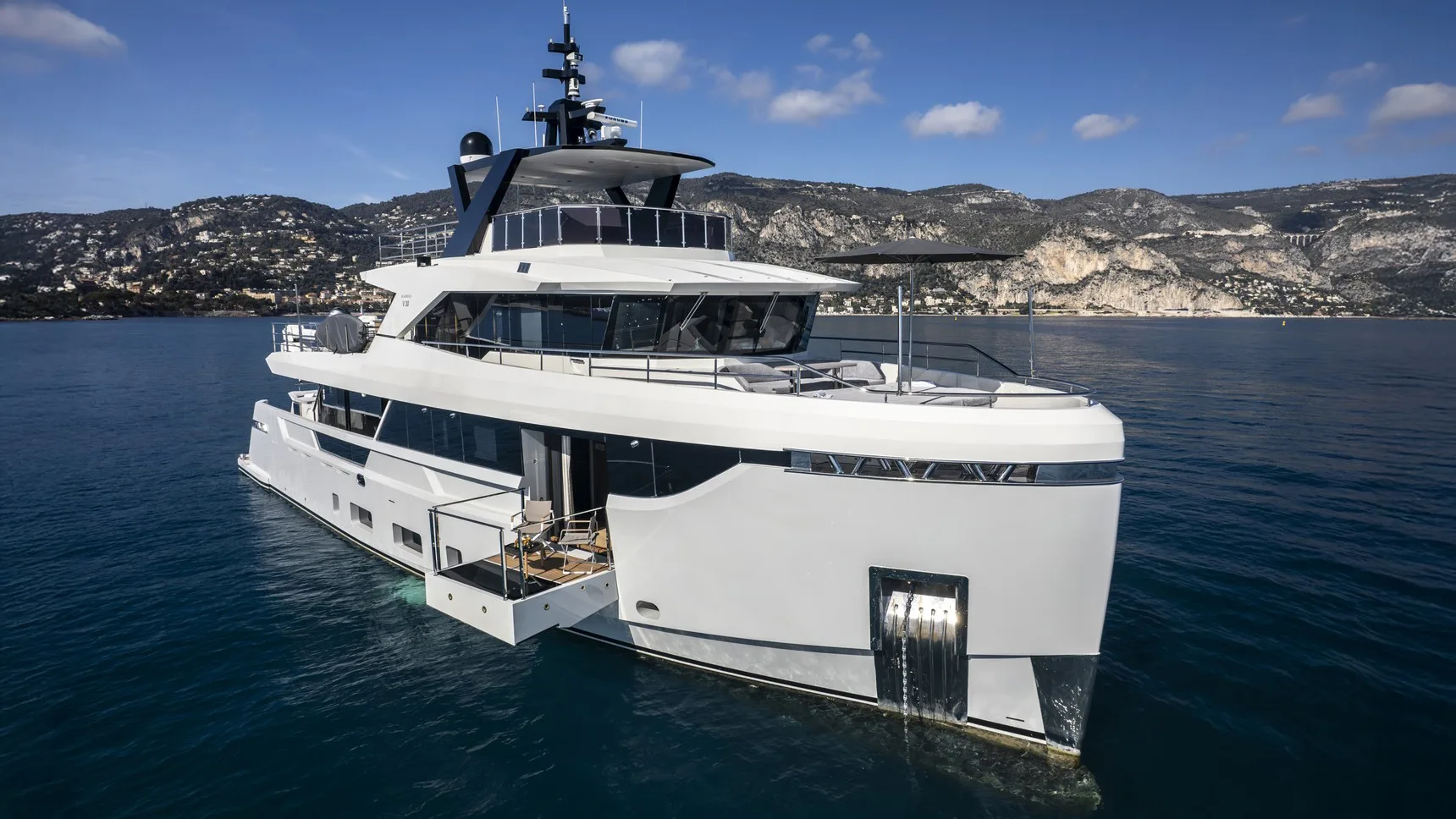

- Gövde entegrasyonu: balkon, sancak gövde yüzeyinden bir bölüm kesilerek eklenmiş; yapı ve gövde hattı yat üreticisiyle birlikte korunmuştur.
- Döner aktüatör tahriki: beach club'da iki adet 120°, balkonda iki adet 90° döner aktüatör; her biri 200 bar'da 7.100 Nm kapasitededir.
- Paslanmaz çelik kilitleme: uzun ömür için paslanmaz çelik hidrolik kilit silindirleri, beach club'da 8, balkonda 7 adet; her kapıda ayrıca 2 manuel kilit.
- Tek güç ünitesi: 60 l tanklı tek hidrolik güç ünitesi her iki sistemi beslemekte; yerel ve uzaktan kumanda sağlanmaktadır.
- Acil kapama: HPU üzerindeki el valfi ve DC motor ile manuel kilitler, arıza durumunda her iki kapının kapatılıp emniyete alınmasına olanak tanır; böylece yatın seyri etkilenmez.
İş kapsamı

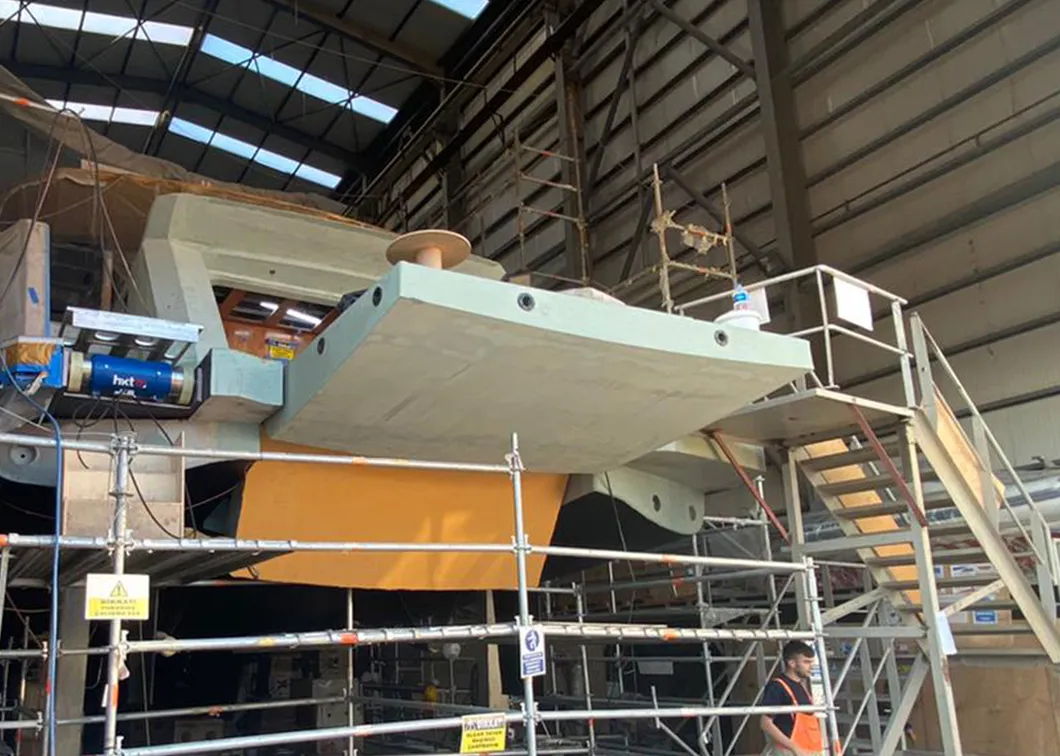

YTEK, beach club ve balkon sistemlerini tasarlamış; üretim, yata montaj ve RINA sertifikasyon süreçlerini yönetmiştir.
Sistemin çalışması
Komut verildiğinde döner aktüatörler beach club kapağını 120°, balkonu 90° açar. Her iki kapı da 40 saniyede açılır veya kapanır; hızları armatörün tercihine göre ayarlanabilir. Kapalı konumda hidrolik kilitler kapıları emniyete alır, manuel kilitler ise ek bir mekanik kilit sağlar.
Sonuç

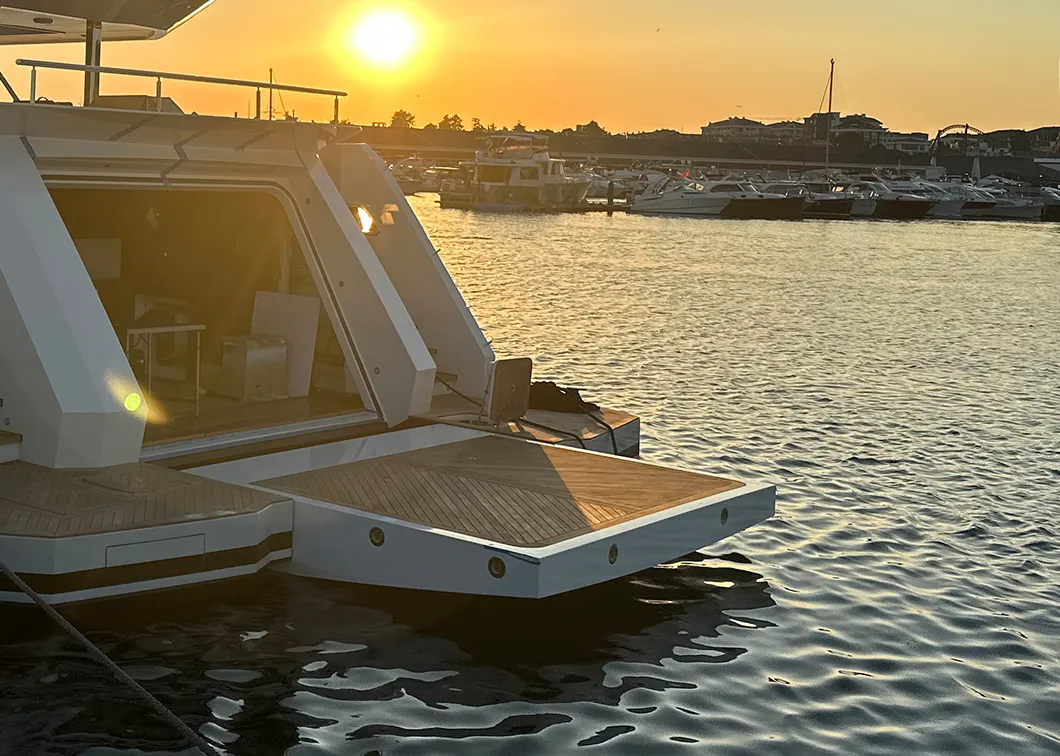

2022 yılında teslim edilen sistemler kullanımdadır. Yat, su seviyesinde bir beach club'a ve başlangıçta balkonu olmayan ana kamarada özel bir balkona kavuşmuştur; her iki sistem de RINA sertifikalıdır.
Sıkça sorulan sorular
Balkon olmadan tasarlanmış bir yata balkon eklenebilir mi?
Evet. Bu 32 m yatta balkon, yat üreticisiyle iş birliği içinde sancak gövde yüzeyi kesilerek eklenmiştir.
Hidrolik sistem arızalanırsa ne olur?
Hidrolik güç ünitesindeki el valfi ve DC motor ile manuel kilitler, kapıların kapatılıp emniyete alınmasını sağlar; yat seyrine devam edebilir.
Hangi tahrik kullanılmaktadır?
60 l tanklı tek hidrolik güç ünitesiyle beslenen, 200 bar'da 7.100 Nm kapasiteli döner aktüatörler.
